آموزش تعمیرات دستگاه ECG

در این مقاله با آموزش کامل و رایگان تعمیرات ECG آشنا خواهیم شد.

دستگاه ECG چیست؟

ECG مخفف کلمه الکتروکاردیوگراف (Electrocardiograph) می باشد که وظیفه این دستگاه ثبت فعالیت های الکتریکی بدن انسان و همچنین نوعی اندازه گیری شاخص های قلبی در پزشکی است. معمولا در پزشکی از دوازده لید برای ثبت نوار قلب می شود.
برای اندازه گیری پتانسیل قلبی (ECG) از دستگاه نوار قلب استفاده می شود. در نحوه ثبت پتانسیل هر دو الکترود ثبت را یک لید (Lead) می نامند. معمولا این نحوه ثبت را ثبت دو قطبی (Bipolar) می نامند.

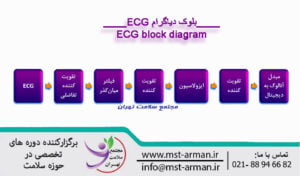

بلوک دیاگرام ECG:

1. تقویت کننده تفاضلی
2. تقویت کننده
3. ایزولاتور
4. تقویت کننده
5. مبدل آنالوک به دیجیتال



قسمت های اصلی ECG:

1. صفحه کلید
2. اتصالات
3. صفحه نمایش
4. برد تغذیه
5. بابطری
6. ثبات
7. تقویت کننده
8. سیستم پردازش، ذخیره و انتقال اطلاعات

کالیبراسیون دستگاه ECG:

دستگاه ECG بیمارستانی، ابزاری پیچیده است و همواره تحت شرایط سیار باید قابل اطمینان باشد. در اکثر بیمارستان ها، از سوی پرسنل اتاق عمل، مراقلت کمی از دستگاه به عمل می آید اما در حال حاضر، بسیاری از بیمارستان ها یک تکنسین ECG یا تکنسین تجهیزات پزشکی را برای بازرسی مرتب دستگاه در نظر می گیرند و تعمیرات جزیی را برای دستگاه های ECG انجام می دهند.

ایرادات دستگاه ECG:

دستگاه روشن نشود
کاغذ چاپگر خارج نشود
نوار قلب روی کاغذ چاپ نشود
خط راست روی کاغذ نمایش داده شود
کاغذ پرینتر کم رنگ می شود
نویز شدید دستگاه
دستگاه شارژ نمی شود
شکستگی قطعات دستگاه

همچنین این دستگاه بسیار حساس می باشد و  آب، ضربه، خرابی کابل و … هم باعث خرابی می شود. خریداران دستگاه ECG معمولا این نگرانی را دارند که تعمیر دستگاه به چه شکلی است اما جای نگرانی نیست امروزه مراکز تخصصی به طور کامل این تسلط را دارند که دستگاه ECG را تعمیر کنند.
دستگاه ECG برد St است و دارای 4 فاصله |Q.R| |R-R| |P.R| |QRS| و هر کدام وظیفه خاص خود را دارد .

تعمیر دستگاه ECG شامل چه خدماتی می شود

1.صفحه کلید تعمیر می شود
2.دکمه های صفحه کلید تعمیر می شود
3.کابل برق تعویض یا تعمیر می شود
4.سیم اتصال به زمین تعمیر یا تعویض می شود
5.کابل اتصال لید ها تعویض یا تعمیر می شود
6.سوکت اتصال کابل به دستگاه تعمیر یا تعویض می شود
7.دیود های سوخته تعویض می شود
8.صفحه نمایش تعمیر یا تعویض می شود
9.برد تغذیه تعمیر یا تعویض می شود
10.سلکتور برد تعمیر یا تعویض می شود
11.فیوز محافظ برد تعمیر یا تعویض می شود
12.مدار ایرولاسیون عیب یابی و تعمیر می شود
13.ترانس کاهنده برد عیب یابی و تعمیر می شود
14.مدارات یکسو کننده برد عیب یابی و تعمیر می شود
15.مدارات تثبیت کننده عیب یابی و تعمیر می شود
16.فن برد تعمیر یا تعویض می شود
17.ورودی برق برد تعمیر یا تعویض می شود
18.باطری دستگاه تعویض می شود
19.قسمت پرینتر تعمیر یا تعویض می شود
20.رسام قلم جوهری و حرارتی پرینتر تعمیر می شود
21.تقویت کننده دستگاه تعمیر یا تعویض می شود
22. تعمیر یا تعویض تمام قسمت های دستگاه
