۶ نوع دیود در مدار های الکتریکی

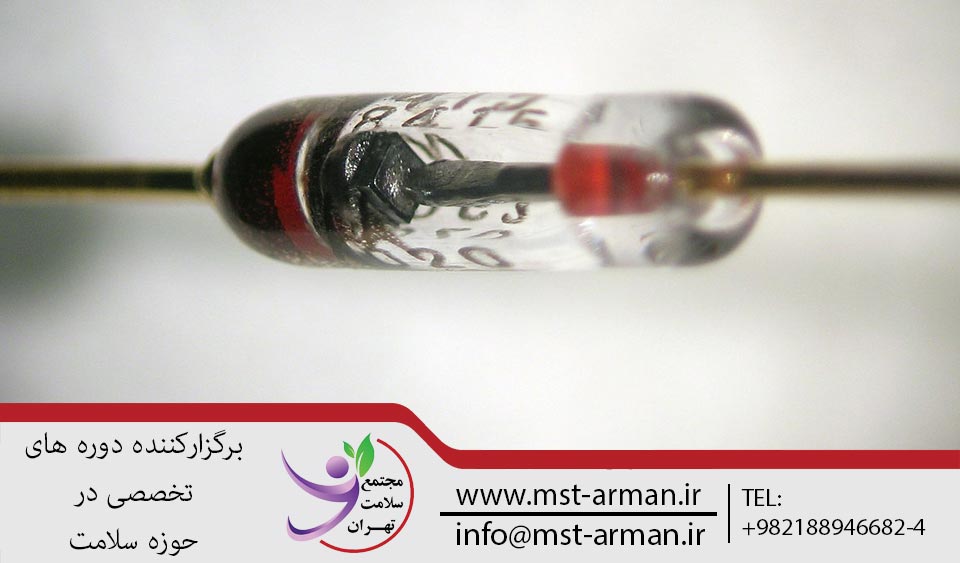

دیود چیست؟
وظیفه دیود ها در مدار های الکتریکی یکسو سازی جریان های الکتریکی دو سر دارد و جریان را از یک سو با مقاومتی ناچیز عبور می دهد و از سوی دیگر با مقاومت بی نهایت جریان را خارج می کند.
انواع دیود
- فتو دیود
- دیود نور دهنده
- دیود زنر
- دیود خازنی(واراکتور)
- دیود اتصال نقطه ای
- دیود تونلی

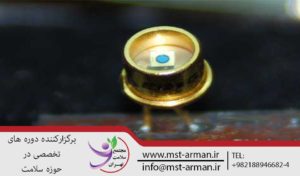

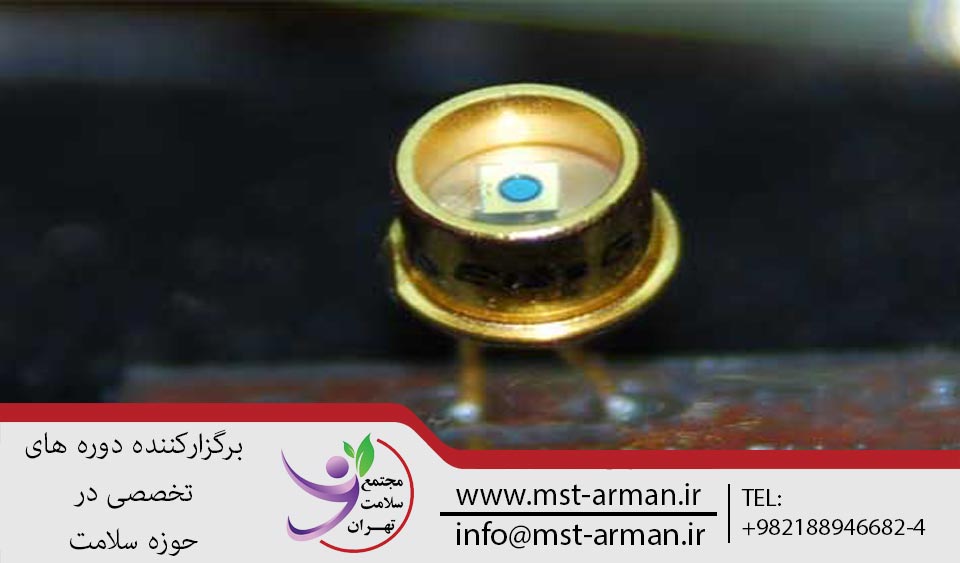

فتو دیود (دیود نوری)
از اتصال دو نیمه هادی N و P محل اتصال نیمه هادی ها را با مواد شفاف پلاستیکی یا شیشه ای پر می کنند تا نور به آنها برسد. برای متمرکز کردن نور در محل اتصال نیمه هادی ها گاها از یک عدسی کوچک استفاده می شود.

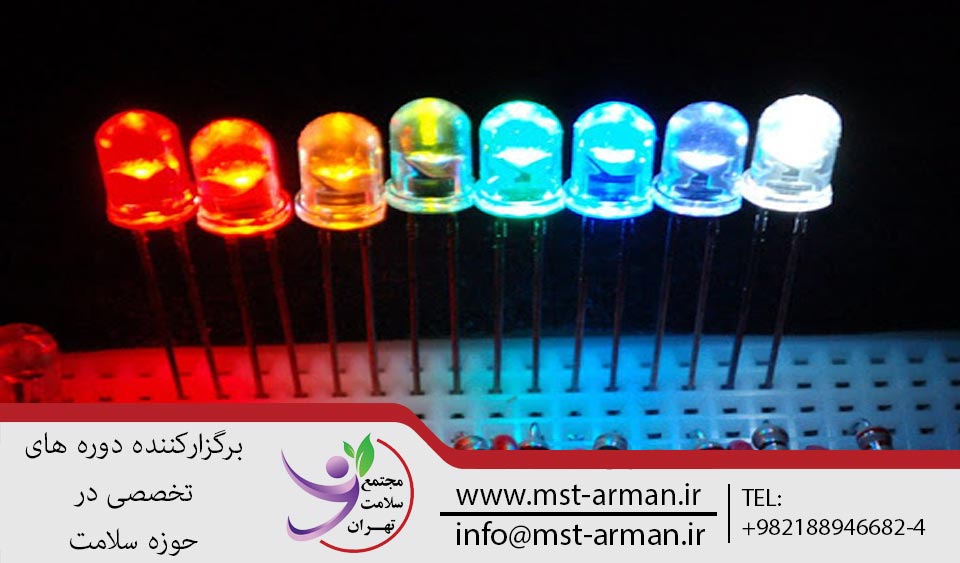

دیود نور دهنده یا LED
این دیود از بلور نیمه هادی گالیم-آرسنیک تولید میشود. اگر شدت جریان کافی باشد، شروع به تابش نور میکند. این نور در محل اتصال دو نیمه هادی و به دلیل آزاد شدن انرژی پیوندها در حین ترکیب است و به صورت تابش است.
مزیت لامپ های LED نسبت به لامپ های معمولی
- کوچک بودن و نیاز به فضای کم
- محکم بودن و دارا بودن عمر طولانی
- قطع و وصل سریع نور
- تلفات حرارتی کم
- ولتاژ کار کم بین 1.7 تا 3.3 ولت
- جریان کم حدود چند میلی آمپر با نور قابل رویت
- توان کم بین 10 تا 150 میلی ولت

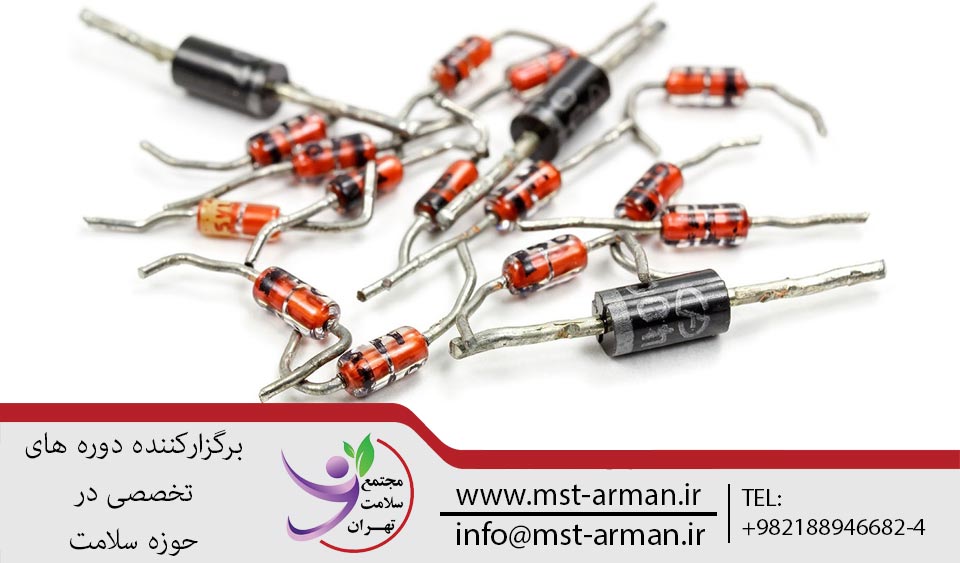

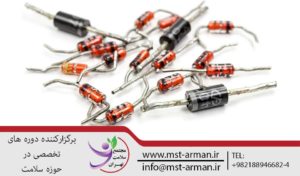

دیود زنر
نوعی دیود است که نه تنها امکان عبور جریان در یک جهت را میدهد بلکه در صورت بالا رفتن جریان بیشتر از حد خاصی، در بایاس معکوس نیز امکان عبور جریان در جهت عکس را میدهد. این حد ولتاژ به عنوان ولتاژ زنر شناخته میشود و برای دیود های زنر با ولتاژ شکست 1.8 ولت تا 200 ولت ثابت است.

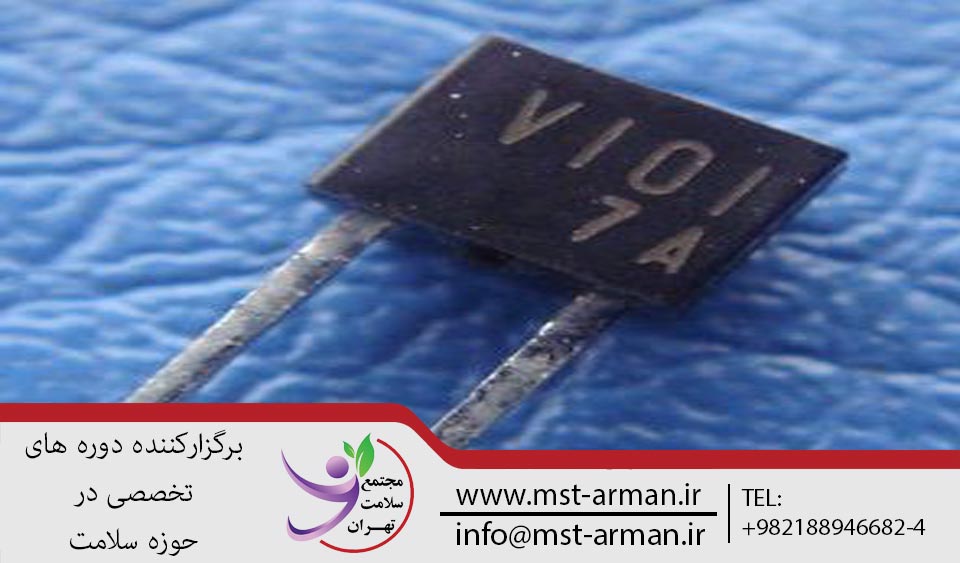

دیود های واریکاپ یا واراکتور یا خازنی
این دیود های واراکتور که واریکاپ همنامیده میشوند، با ظرفیتی متغیر و اتصالات استاندارد P-N هستند که همیشه در بایاس معکوس عمل می کنند. در این دیود ها با افزاش ولتاژ ظرفیت دیود واراکتور کاهش خواهد یافت. این دیود ها معمولا در مدارهای فرکانس رادیویی مورد استفاده قرار میگیرند که وظیفه آنها در این مدار ها تنظیم مدار است. به همین دلیل به این دیود ها تنظیم کننده هم گفته میشود.
